Unboxing av etikettskrivaren ZX420i från Godex

Sean Wiklund

Sean Wiklund Om skribenten

2017-05-12 11:18

I det här blogginlägget kikar jag på industriprintrarnas industriprinter! Jag packar upp etikettskrivaren ZX420i från Godex och tar som vanligt reda på vad förpackningen innehåller.

Unboxing Godex ZX420i etikettskrivare banner

Industriprintrarna från Godex, inkluderat ZX420i, är utvecklade för att kunna leverera bästa möjliga affärsnytta inom detaljhandel, lager- och transportverksamheter såväl inom områden som administration och hälsovård.


 Godex ZX420i i kartong

Ett styck ZX420i i en stor kartong – men så är det ju en stor och extremt kompetent industriskrivare i förpackningen.



Godex ZX420i i öppnad kartong

Etikettskrivaren är väl skyddad med styvare plastutgjutningar i topp och botten av kartongen. Det finns bra med marginal vid en eventuell stötskada.


Godex ZX420i med tillbehörslåda

Mot kartongens kortsida står en liten låda med tillbehör. Mer om vad den innehåller strax.

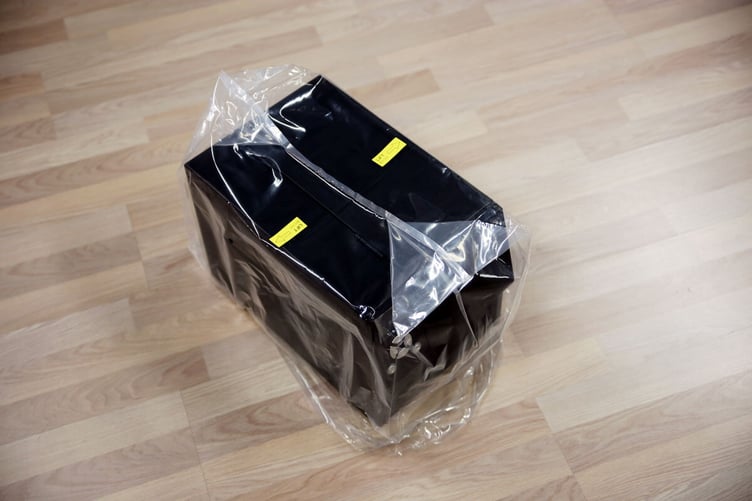

Det finns tydliga anvisningar på plasten för hur man på bästa sätt lyfter upp etikettskrivaren ur kartongen.


Godex ZX420i uppackad

Skönheten ZX420i i frihet!

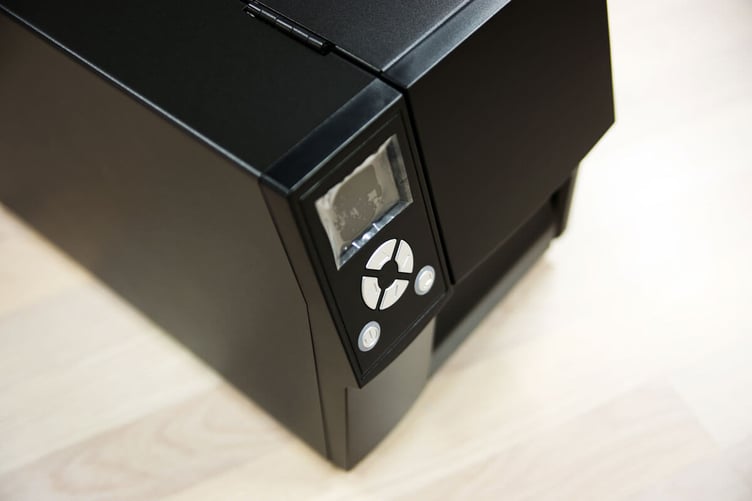

På LCD-skärmen sitter som på de flesta nya produkter ett plastskydd som minskar risken för transportskador.

Under skärmen hittar du de enda knappar du behöver för att hantera etikettskrivaren:

  • Styrknappar för menyerna: Upp, ner, höger och vänster
  • Nere till vänster: strömbrytare (Power)
  • Nere till höger: matningsknappen (Feed), som även fungerar som bekräftelseknapp (Enter) i etikettskrivarens menyerna

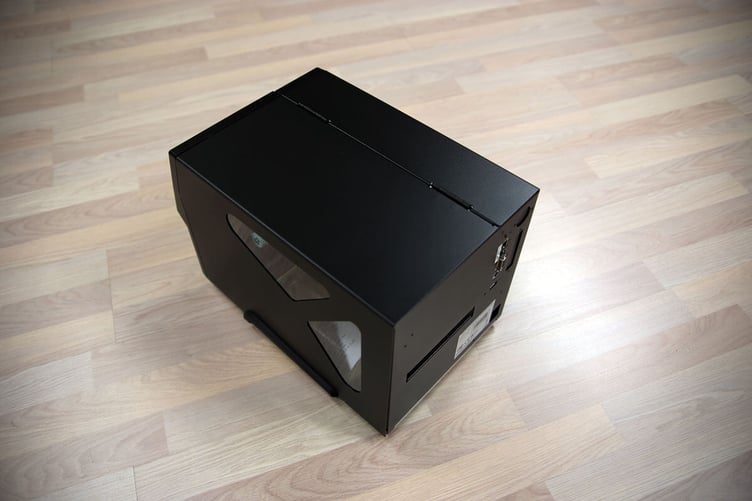

Bilden från andra sidan visar topp- och sidodelen som går att öppna.


Godex ZX420i med öppen sida

Fäller du upp topp- och sidopanelen ser du maskinens mekanism. I tillägg ligger där en påse silica gel.

Idé-knappSilica gel består av kristalliserad kiseldioxid och de små påsarna används oftast för att skydda till exempel elektroniska produkter mot fukt vid transport. Behöver du avfukta t.ex. skor eller något annat – lägg det som ska bli helt torrt tillsammans med ett par silica gel-påsar.


Godex ZX420i med instruktion hur man byter färgband

Instruktionen på topp- och sidodelen visar hur du byter färgband och vad som är vad i innandömet.


Godex ZX420i med öppen sida

En vy från andra sidan.

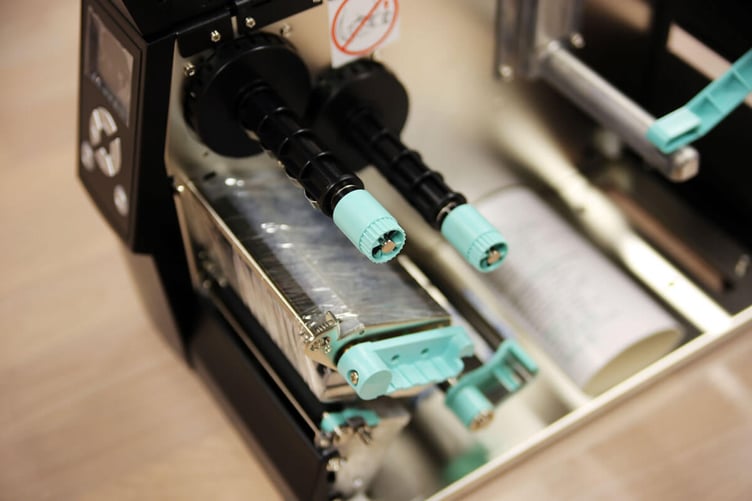

I bilden ovan:

  • Högst upp: spolen på vilken du sätter kärnan som rullar upp använt färgband (ribbon rewind)
  • Strax under till höger: spolen på vilken du sätter rullen med det nya färgbandet på (ribbon supply)

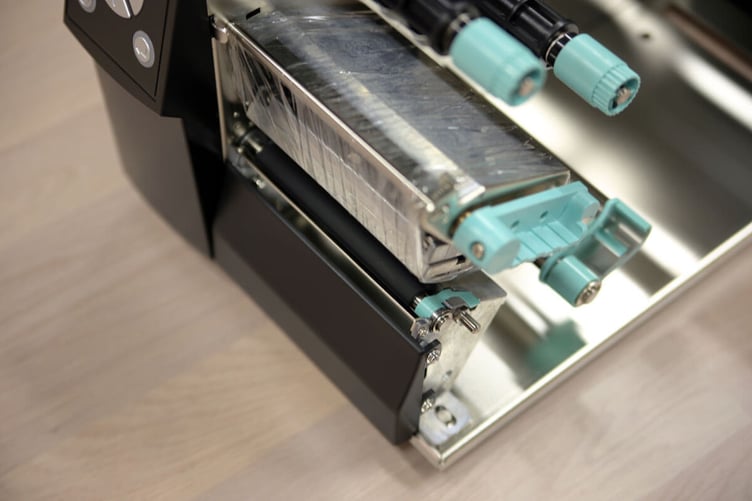

I bilden ovan:

  • Mekanismen som har skyddsplast om sig är skrivhuvudet, skrivarens mest vitala del. Denna värmegenererade enhet ser till att etiketten blir svart där man vill, antingen genom att, pixel för pixel, värma ytan på en direkttermoetikett – eller, pixel för pixel, smälta ner vax eller harts eller båda delar från ett färgband på en pappers- eller syntetetikett i termotransferläge.
  • Skrivhuvudet på ZX420i har upplösningen 200 punkter per tum (dpi). Storasyster till ZX420i heter ZX430i och har ett mer högupplöst skrivhuvud för 300 dpi, vilket rekommenderas vid utskrifter av mindre etiketter, framförallt på syntetmaterial eller om du har med bilder eller logotyper på utskriften.
  • Under skrivhuvudet sitter en svart rulle, även känd som en "platen roller". Denna motrulle hjälper till att transportera och samtidigt trycka etiketten mot skrivhuvudet under utskriften.


Godex ZX420i med synlig låshake

Längst bak monterar du etikettrullen och i bild ser du även låsarmen som håller den på plats så den inte flyttar sig i sidled.


Godex ZX420i med vy från sidan

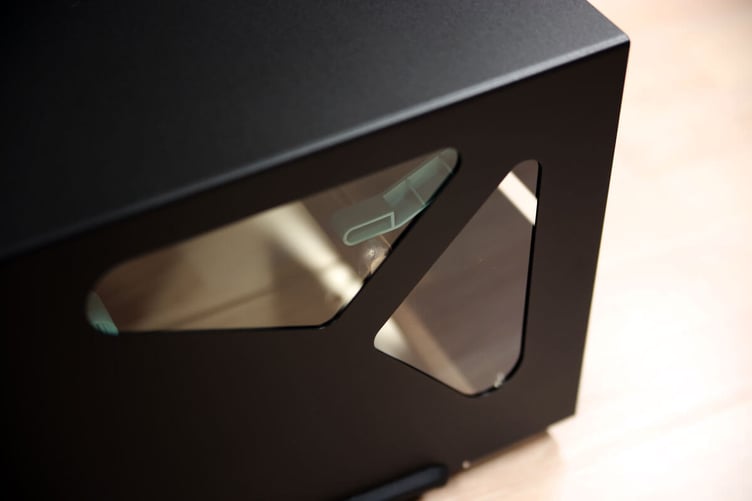

Med topp- och sidodelen stängd, ser du låsarmen genom fönstret.

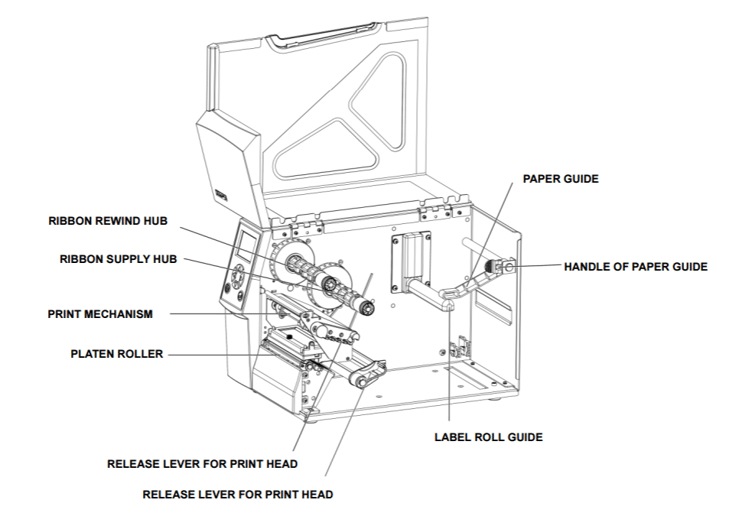

Sammanfattat ser etikettskrivarens mekanismer ut enligt ovan. En mer detaljerad beskrivning hittar du i bruksanvisningen.


Anslutningsmöjligheter och portar

Det är inte många anslutningsmöjligheter som behövs, men jag tar dem från topp till botten ändå:

Godex ZX420i anslutningsmöjligheter

LAN
LAN är en förkortning av Local Area Network. Det är en RJ45-kontakt och till den ansluter du en nätverkskabel om du vill ansluta etikettskrivaren via kabel till ditt lokala nätverk.

RS232
Traditionell seriell port, ofta använd av äldre system som fortfarande inte är helt ovanliga i industri- och logistikmiljöer. Seriella kablar som används har ibland olika konfigurationer, vilket därför kan vara anledning till extra uppmärksamhet.

USB
Hit ansluter du USB-kabeln, som du i sin tur ansluter till den dator du vill använda för utskrifter direkt från datorn.

USB Host
Här kan annan extern utrustning anslutas, till exempel ett tangentbord, en streckkodsläsare eller en våg. Dessa enheter kommunicerar då direkt med skrivaren – och är den laddad och konfigurerad på rätt sätt utför den uppgifter och skapar utskrifter helt utan att en dator är inblandad vid utskriftstillfället. Kallas ofta för en "stand-alone-tillämpning", där man hårt styr vad operatöran ska och kan göra.

Övriga portar
Som extra utbyggnad kan skrivarna även utrustas med tillbehör för trådlös anslutning, dels via blåtand (Bluetooth), dels för anslutning till ett trådlös nätverk (WiFi).


Tillbehör

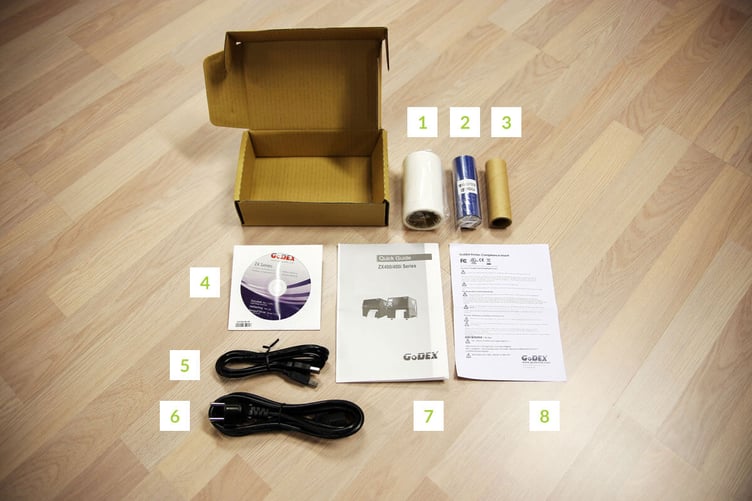

Tillbaka till tillbehören, för det ingår såklart sådana också.


  1. En provrulle med etiketter (label stock)
  2. En provrulle med färgband (ribbon)
  3. En extra kärna, på vilken det använda färgbandet rullas upp efter utskrift (ribbon core)
  4. CD-rom med drivrutiner
  5. USB-kabel
  6. Strömkabel
  7. Snabbinstallationsguide
  8. Printer compliance document, som beskriver produktsäkerhet, godkännanden och certifieringar av produkten

Färgband och etiketter

Färgband till Godex etikettskrivareI full frihet laddar man ZX420i och ZX430i med färgband från Godex som är 450 meter långa. Hos oss på Origum Distribution finns rullar som är 60, 80 eller 110 mm breda och som har olika kvaliteter såsom:

  • vax (för enklare pappersetiketter med ojämn yta)
  • vax/harts (för finare pappersetiketter med jämn, bestruken yta) eller
  • harts (för avancerade syntetetiketter).

Etikettrullar med ytterdiameter upp till 200 mm får plats i maskinen.


Idé-knappLäs gärna Johans blogginlägg Så väljer du rätt färgband till Godex etikettskrivare, i vilket han utförligt beskriver hur färgband fungerar och ger dig tips på vilket färgband som passar till vad.
